上海通世电器有限公司系国内最早从事小母线产品研究、开发和生产的专业制商。十多年来，公司开发的专利产品：DYP系列多用接线排（专利号：ZL94239561.1），ZMX系列组合式母线排(专利号:ZL96213363.9)，JTS2多用途分线端子(专利号:ZL98247216.1)等数十个新产品，系专为各类低压电控设备、成套装置而度身定做的。产品结构新颖独特；接线牢固可靠；组合灵活方便。产品的问世填补了国内空白。一经推出深受国内外用户的欢迎，并且被广泛采用在全国众多重点工程项目中。实为电控伙伴，电工福音。通世人对待产品就象珍珠一样，每一款产品都要经过多年研究和层层检验。力求提供一流产品的保证。我们将以品质超群和细致周到的服务，来赢得广大用户的信赖和支持。用户的高品质、高需求就是通世人一直致力于培养的财富。

产品概述

XK2系列多用途接线端子系专为各类电控配电设备、成套装置、多回路电表箱及组合式终端电器箱中配线而设计。产品的额定绝缘电压690V，额定工作电压380V；最大额定工作电流为630A。进线端可连接导线的截面为25mm²~185mm²，出线端可连接导线的截面为2.5mm²~150mm²。该产品结构新颖独特；接线牢固可靠；使用灵活方便。是各类电气装置中母线排（汇流排），接地端子、零线端子排理想的替代产品。

结构特点

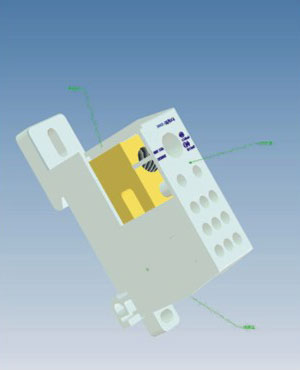

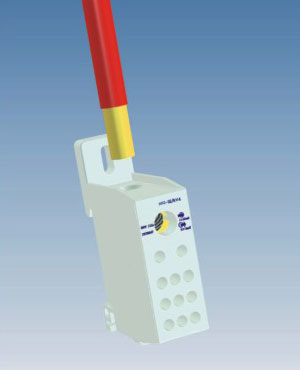

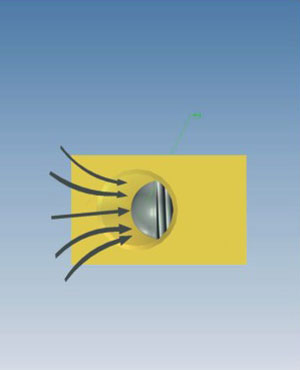

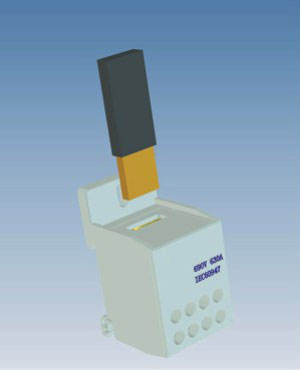

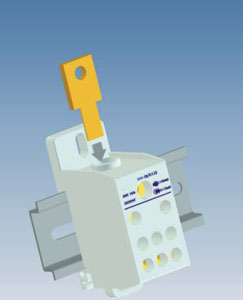

XK2系列多用途接线端子由导电体，绝缘座和防护罩组成（见图1），整体采用积木式拼装组合而成，构思精巧，外形美观，结构可靠。其主要特点是采用模数化设计思路，端子的宽度均为9的倍数；且进线截面在70mm²以下规格其外形统一（仅厚度尺寸不同）。其进线端有以下三种接入方式：1、导线直接接入（筒式连接见图2）；2、用OT端头（线鼻子）引出进行板式连接（见图3）；3、直接接入铜排（硬或软铜排见图4）。后两种接入方式仅限于进线截面≥120mm²以上，出线端则统一为筒式连接。压线螺钉为高强度的紧定螺钉，底部为特制的球形（见图5-压线时对导线无损伤，而且对导线具有足够大的挤压力，接触更可靠。尤其是引入了联络型概念（仅限于进线截面在70mm²以下规格），其排列组合的进出线方案可达数+种乃至上百种，总有一种方案能满足客户的需求，是端子中的“百变金刚”。

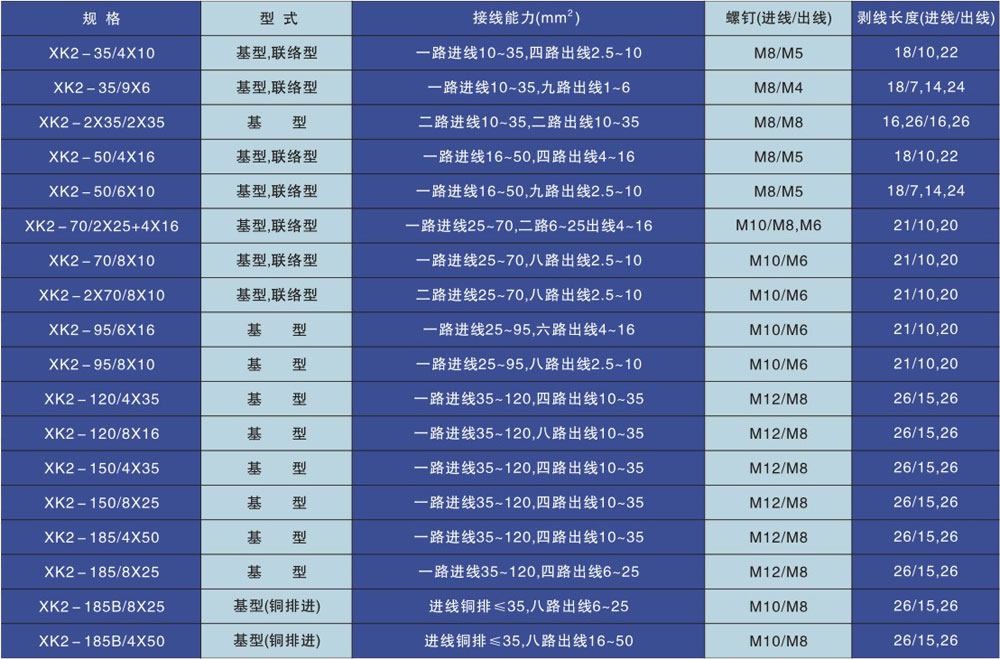

注：剥线长度栏里："/”后面的第一个两位数是出线端的第一排孔（自上而下）的剥线长度；第二个两位数上第二排孔的剥线长度；依次类推。

图1

图2

图3

图4

图5

外形与安装尺寸

普通二维图可以把端子全部画在导轨上相邻端子间分开一点距离。

安装与使用

端子的安装方式：1、固定式安装（用螺钉固定在底板上）；2、卡装式安装（卡装在TH-35型顶帽轨上）&。接入导线建议使用多芯线，当接入导线截面较小，且导线绝缘能塞进接线孔时，在确保导体接触可靠的前提下，允许绝缘进入接线孔。联络型产品安装在导轨上时如不方便安装可松开连接片螺钉，将端子分开装上后再并拢端子，拧紧连接片螺钉。当三个端子并联时，最好松开两端的端子。

订货须知

基型产品订货时只须注明产品型号、规格、数量即可，如需安装轨再标明安装轨的长度和数量。联络型订货时要标明相邻端子的型号，中间用“+”号连接。

例：如果要订XK2-35/9X6和XK2-50/4X16并将它们并联起来，订单可写：联络型：XK2-35/9X6+XK2-50/4X16，100套；如要订购三个并联端子时，订单可写：联络型：XK2-35/9X6+XK2-50/4X16+XK2-50/6X10，50套，依次类推。
